摘要 本發(fā)明了一種高固含聚氨酯油墨樹脂、制備方法及其應(yīng)用，所述樹脂由包含以下質(zhì)量份組分的原料反應(yīng)制得：合物多元醇28～46份，多異氰酸酯3～15份，功能型胺類擴(kuò)鏈劑E2～9份，功能型封端劑T0.1～13份，溶劑3...

摘要

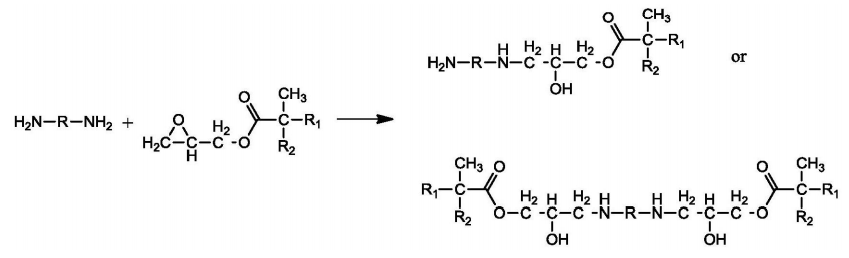

本發(fā)明了一種高固含聚氨酯油墨樹脂、制備方法及其應(yīng)用，所述樹脂由包含以下質(zhì)量份組分的原料反應(yīng)制得：合物多元醇28～46份，多異氰酸酯3～15份，功能型胺類擴(kuò)鏈劑E2～9份，功能型封端劑T0.1～13份，溶劑30～60份。本發(fā)明的聚氨酯樹脂在45％固含以上時(shí)仍具有較低的粘度和較高的分子量，制備的油墨具有優(yōu)異的流平性，附著牢度，和抗黏連性能等。

其中，所述聚合物多元醇指的是聚酯多元醇或聚醚多元醇，聚酯多元醇為由二元醇與二元酸縮聚生成的端羥基聚酯化合物。所述二元醇實(shí)例包括但不限于乙二醇、1,2?丙二醇、1,3?丙二醇、甲基丙二醇、1,3?丁二醇、1,4?丁二醇、新戊二醇、1,6?己二醇、3?甲基?1,5?戊二醇、1,4?環(huán)己基二醇、二羥基二砜、2,2?二(4?羥基基)丙烷、4,4’?二羥基二基甲烷中的至少任一種；所述二元酸的實(shí)例包括但不限于癸二酸、己二酸、壬二酸、對(duì)二甲酸、間二甲酸、鄰二甲酸中的至少任一種。優(yōu)選地，所述聚酯多元醇的官能度為2。

作為所述聚醚多元醇指的是由羥基化合物起始、環(huán)氧烷聚合而成的化合物，常用作為起始劑的羥基化合物實(shí)例包括但不限于乙二醇、二甘醇、1,2?丙二醇、1,3?丙二醇、二丙二醇、1,2?丁二醇、1,3?丁二醇、1,4?丁二醇、己二醇、戊二醇、3?甲基?1,5?戊二醇、1,8?辛二醇、1,9?壬二醇、1,12?十二烷二醇、鄰二酚、間二酚、雙酚F、雙酚A中的至少任一種。環(huán)氧烷實(shí)例包括但不限于環(huán)氧乙烷、環(huán)氧丙烷、環(huán)氧丁烷中的至少任一種。所述聚合物多元醇的數(shù)均分子量為400～6000，例如包括但不限于800、1500、2000、3000、4000、5000，優(yōu)選1000～4000。

其中，所述多異氰酸酯的實(shí)例包括但不限于二異氰酸酯(TDI)、二基甲烷二異氰酸酯(MDI)、異佛爾酮二異氰酸酯(IPDI)、六亞甲基二異氰酸酯(HDI)、二環(huán)己基甲烷二異氰酸酯(HMDI)、萘二異氰酸酯(NDI)、對(duì)二異氰酸酯(PPDI)、1,4?環(huán)己烷二異氰酸酯(CHDI)、二亞甲基二異氰酸酯(XDI)、環(huán)己烷二亞甲基二異氰酸酯(HXDI)、三甲基?1,6?六亞甲基二異氰酸酯(TMHDI)、四甲基間二亞甲基二異氰酸酯(TMXDI)、降冰片烷二異氰酸酯(NBDI)、二甲基聯(lián)二異氰酸酯(TODI)、甲基環(huán)己基二異氰酸酯(HTDI)中的至少任一種。優(yōu)選地，所述多異氰酸酯為二異氰酸酯(TDI)、異佛爾酮二異氰酸酯(IPDI)、六亞甲基二異氰酸酯(HDI)、二環(huán)己基甲烷二異氰酸酯(HMDI)中的一種或多種。

所述步驟3)中異氰酸酯預(yù)聚體的合成中，所述催化劑可以采用本領(lǐng)域常用的催化劑，其實(shí)例包括但不限于為二二甲基錫、二丁酸二丁基錫、二(2?乙基己酸)二丁基錫、二月桂酸二丁基錫、二月桂酸二辛基錫、二辛酸鋅(II)、乙酰丙酮酸鋯、2,2,6,6?四甲基?3,5?庚烷二酮酸鋯和2?乙基己酸鉍中的至少任一種；優(yōu)選二月桂酸二丁基錫、新癸酸鉍和2?乙基己酸鉍，進(jìn)一步優(yōu)選新癸酸鉍和2?乙基己酸鉍。

其中，所述的溶劑選自酯類、仲醇、叔醇類溶劑中的一種或多種；優(yōu)選、正丙酯、異丙酯、正丁酯、異丁酯、異丙醇中的一種或多種，更優(yōu)選為、正丙酯和異丙醇中的一種或多種。需要說明的是，所述步驟2)和步驟3)中的溶劑所采用的具體種類可以相同或不同，起到的作用是稀釋溶解，不影響本發(fā)明的實(shí)施。
